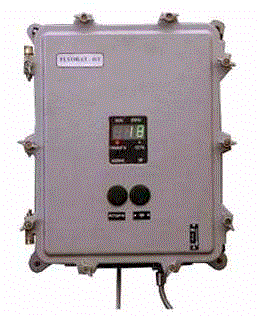

“ФЛЮОРАТ-411” СИГНАЛИЗАТОР НЕФТЕСОДЕРЖАНИЯ Контроль содержания нефтепродуктов в судовых водах
Сигнализатор “ФЛЮОРАТ-411” предназначен для непрерывного контроля содержания нефтепродуктов после сепараторов льяльных (подсланевых) вод и управления сбросом нефтесодержащих вод с судов, оборудованных фильтрующими установками независимо от класса автоматизации. Сигнализатор соответствует требованиям ИМО Резолюции MEPC.60(33) и включен в Перечень одобренных ИМО приборов (MEPC.5/Сirc.3). Имеет одобрение Российского Морского Регистра Судоходства – Свидетельство №99.007.009 от 4.02.99 и Российского Речного Регистра – Допуск №1 от 25.06.97 и Принцип работы сигнализатора основан на люминесцентном методе обнаружения растворенных и эмульгированных нефти и нефтепродуктов в воде и позволяет уменьшить влияние на показания сигнализатора наличия в воде светорассеивающих примесей песка, глины и т.п. ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ В конструкции сигнализатора отсутствует легко бьющаяся стеклянная кювета. Сигнализатор соединяется с выходным трубопроводом сепаратора в точке отбора проб только оптоволоконным кабелем, что обеспечивает простоту обслуживания и дополнительную электробезопасность. Сигнализатор имеет существенные преимущества перед зарубежными аналогами при наличии в льяльной воде механических примесей, песка, глины. Сигнализаторы легко устанавливаются вместо вышедших из строя любых других сигнализаторов и совместимы с любыми типами сепараторов. СПЕЦИФИКАЦИЯ
УСЛУГИ По желанию Заказчика проводятся шеф-монтажные работы и сдача оборудования инспекторам Российского Морского Регистра. По желанию Заказчика проводятся работы по определению возможности использования сигнализатора “ФЛЮОРАТ-411” для мониторинга нефтепродуктов в конкретном технологическом потоке. ДРУГИЕ ОБЛАСТИ ПРИМЕНЕНИЯ Для использования на ТЭС и конденсатных станциях нефтеперерабатывающих заводов используется модификация сигнализатора, позволяющая контролировать содержание нефтепродуктов до 0,1 мг/л. Эта модификация сигнализатора рекомендована для использования на ТЭС при контроле за возвратным конденсатом с производства и за установкой очистки воды от нефтепродуктов (Одобрено РАО ЕЭС: Методика выполнения измерений массовой концентрации растворенных и эмульгированных нефтепродуктов в технологических водных потоках ТЭС флуориметрическим методом. РД 34.37.310-97). Сигнализатор можно применять для обнаружения аварийных выбросов нефти (например, при нарушении целостности контуров маслоохладителей). Сигнализатор предложено использовать на конденсатных станциях нефтеперерабатывающих заводов для контроля содержания нефтепродуктов в конденсате пара перед подачей в котлы. Проект выполнен Ленгипронефтехимом.
1 и 2 – электромагнитные клапана или ручные вентили 3 - трехходовой электромагнитный клапан, срабатывающий от реле управления сигнализатора. Регулирует слив за борт или обратно в льяло. Вместо клапана 3 можно использовать непосредственное управление от сигнализатора двигателем насоса сепаратора.
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
